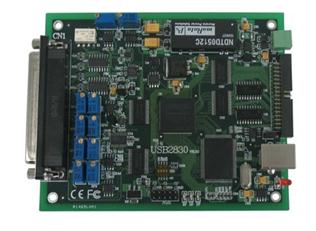

USB2830数据采集卡 第一章功能概述 信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的必不可少的前期工作在整个数字系统中起到关键性、乃至决定性的作用，其应用已经深入到信号处理的各个领域中。实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。ISA总线由于其传输速度的限制而逐渐被淘汰。我公司推出的基于PCI总线、USB总线等数据采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价比，获得多家客户的一致好评，是一系列真正具有可比性的产品，也是您理想的选择。 第一节、产品应用 USB2830卡是一种基于USB总线的数据采集卡，可直接和计算机的USB接口相连，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为： 电子产品质量检测 信号采集 过程控制 伺服控制 第二节、AD模拟量输入功能 转换器类型：AD7321 输入量程：±10V、±5V（默认）、±2.5V、0～10V 转换精度：有效精度12位（Bit），第13位为符号位 采样速率（Frequency）：31Hz～250KHz 注释：各通道实际采样速率=总采样速率/采样通道数 分频公式：采样频率=主频/分频数，其中主频=10MHz，32位分频，分频数的取值范围：最低为 40，最高为322580 物理通道数：32通道（单端SE），16通道（双端DI） 采样通道数：软件可选择，通过设置首末通道实现（LastChannel–FirstChannel+1） 通道切换方式：首末通道顺序切换（软件触发切换，只有发出读数据命令时才有切换动作） 模拟量输入方式：单端模拟输入和双端模拟输入（双端也叫差分输入） 数据读取方式：非空和半满查询方式 存诸器深度：16K字（点）FIFO存储器 存储器标志：非空、半满 采集方式（ADMode）：连续（异步）与分组（伪同步）采集 时钟源：板内时钟和板外时钟（软件可选） 组间间隔（GroupInterval）：软件可设置，最小为采样周期（1/Frequency），最大为32767uS（时间） 组循环次数（LoopsOfGroup）：软件可设置，最小为1次，最大为255次 触发模式（TriggerMode）：软件触发（内触发）和硬件后触发（外触发） 触发类型（TriggerType）：边沿触发和脉冲触发（电平） 触发方向（TriggerDir）：负向、正向、正负向触发 触发源（TriggerSource）：DTR（数字触发信号） 触发源DTR输入范围：标准TTL电平 程控放大器类型：默认为AD8251，兼容AD8250、AD8253 程控增益：1、2、4、8倍（AD8251）或1、2、5、10倍（AD8250）或1、10、100、1000倍（AD8253） 模拟输入阻抗：10M AD芯片转换时间：≤1.6uS 非线性误差：±1LSB（最大） 系统测量精度：0.1% 工作温度范围：0℃～+50℃ 存储温度范围：-20℃～+70℃ 第三节、DI数字量输入功能 通道数：16路 电气标准：TTL兼容 高电平的最低电压：2V 低电平的最高电压：0.8V 第四节、DO数字量输出功能 通道数：16路 电气标准：TTL兼容 高电平的最低电压：2.4V 低电平的最高电压：0.5V 上电输出：低电平 第五节、其他指标 板载时钟振荡器：40MHz 第六节、板卡外形尺寸 120mm（长）*98.5mm（宽）*16mm（高） 第七节、产品安装核对表 打开USB2830板卡包装后，你将会发现如下物品： 1.USB2830板卡一个 2.ART软件光盘一张，该光盘包括如下内容： a）本公司所有产品驱动程序，用户可在USB目录下找到USB2830驱动程序； b）用户手册（pdf格式电子文档）； 第八节、安装指导 一、软件安装指导 在不同操作系统下安装USB2830板卡的方法一致，在本公司提供的光盘中含有安装程序Setup.exe，用户双击此安装程序按界面提示即可完成安装。 二、硬件安装指导 在硬件安装前首先关闭系统电源，待板卡固定后开机，开机后系统会自动弹出硬件安装向导，用户可选择系统自动安装或手动安装。
